درایور دستگاه cnc چیست؟ + معرفی انواع آن
خیلی وقتها در دنیای مهندسی معکوس و دستگاههای تمام اتوماتیک، یک سوال تکراری ذهن صنعتگران را درگیر میکند: چرا با وجود استفاده از بهترین موتورها و دقیقترین قطعات مکانیکی، باز هم خروجی کار چند میلیمتر خطا دارد؟ یا چرا موتورها موقع کار بیش از حد داغ میشوند و لرزش دارند؟
واقعیت این است که قدرتِ بدنه و شاسی دستگاه بهتنهایی کافی نیست. مشکل اصلی معمولاً در قطعات مکانیکی نیست، بلکه در نحوه انتقال دستورات نهفته است. پرسش اساسی اینجاست که فرمانهای سیستم کنترل با چه کیفیتی به حرکت تبدیل میشوند؟ پاسخ این معما دقیقاً در قلب تابلوی برق شماست.
اگر بخواهیم خیلی ساده بگوییم، درایور دستگاه CNC همان واسطه حیاتی میان نرمافزار و سختافزار است. وظیفه اصلی درایور این است که پالسهای الکتریکی ضعیف را از کنترلر بگیرد و آنها را به جریانهای پرقدرت و دقیق برای چرخش موتورها تبدیل کند. در واقع درایور است که تعیین میکند موتور چطور و با چه نظمی حرکت کند.
در این مطلب، قصد داریم بدون حاشیه و با زبانی ساده، این قطعه کلیدی را کالبدشکافی کنیم. با هم انواع درایورها و تفاوتهای فنی آنها را بررسی میکنیم تا متوجه شوید کدام انتخاب برای سیستم شما بهینهتر است و چطور میتوانید جلوی لرزش و خطاهای کلافهکننده دستگاهتان را بگیرید.
درایور دستگاه cnc چگونه کار میکند؟
برای اینکه نقش درایور (Driver) را در یک دستگاه CNC به زبان خیلی ساده درک کنیم، بهتر است آن را مثل یک «مترجم پرقدرت» تصور کنید.
کنترلر دستگاه (مثل سیستم Mach3 یا برد DSP) مثل مغز متفکر است که دستور میدهد چه کاری انجام شود. اما این مغز قدرت بدنی ندارد؛ یعنی سیگنالهایی که تولید میکند آنقدر ضعیف هستند که حتی نمیتوانند شفت یک موتور کوچک را تکان دهند. اینجا است که درایور وارد میدان میشود. درایور دستورات ضعیف را از کنترلر میگیرد و با استفاده از برقی که از منبع تغذیه میگیرد، آنها را به جریانهای قوی تبدیل کرده و به موتورها (استپر یا سروو) تزریق میکند.
وظیفه درایور فقط انتقال برق نیست، بلکه اوست که با دقت میلیمتری مشخص میکند موتور با چه سرعتی، به کدام سمت و دقیقاً چند درجه بچرخد. در واقع درایور با قطع و وصل کردنِ برق در کسری از ثانیه، مدیریت «گامها» یا همان استپهای موتور را بر عهده دارد. تنظیمات کوچکی که روی بدنه درایور (DIP Switch) میبینید، مشخص میکنند که حرکت چقدر نرم باشد؛ مثلاً با تقسیم کردن هر گام به بخشهای کوچکتر (میکرواستپ)، لرزش را کم کرده و دقت را بالا میبرد.
همچنین بخوانید: انواع اسپیندل cnc
تفاوت اصلی یک درایور حرفهای با مدلهای ارزانقیمت در هوشمندیِ کنترل این جریان برق است. درایورهای باکیفیت اجازه نمیدهند موتور در سرعتهای پایین بلرزد یا در سرعتهای بالا زور خود (گشتاور) را از دست بدهد. اگر درایور نتواند این تعادل را حفظ کند، موتور اصطلاحاً «پله رد میکند» یا پالسها را گم میکند. نتیجه این اتفاق در کارگاه، خراب شدن ابعاد قطعهکار و هدر رفتن متریال شما خواهد بود.
تفاوتهای ساختاری در معرفی انواع درایور دستگاه cnc
درایورها بر اساس نوع موتوری که کنترل میکنند و همچنین سطح تکنولوژی به کار رفته در آنها به دستههای مختلفی تقسیم میشوند. شناخت این تفاوتها برای هر کسی که قصد اسمبل یا تعمیر یک دستگاه را دارد الزامی است.

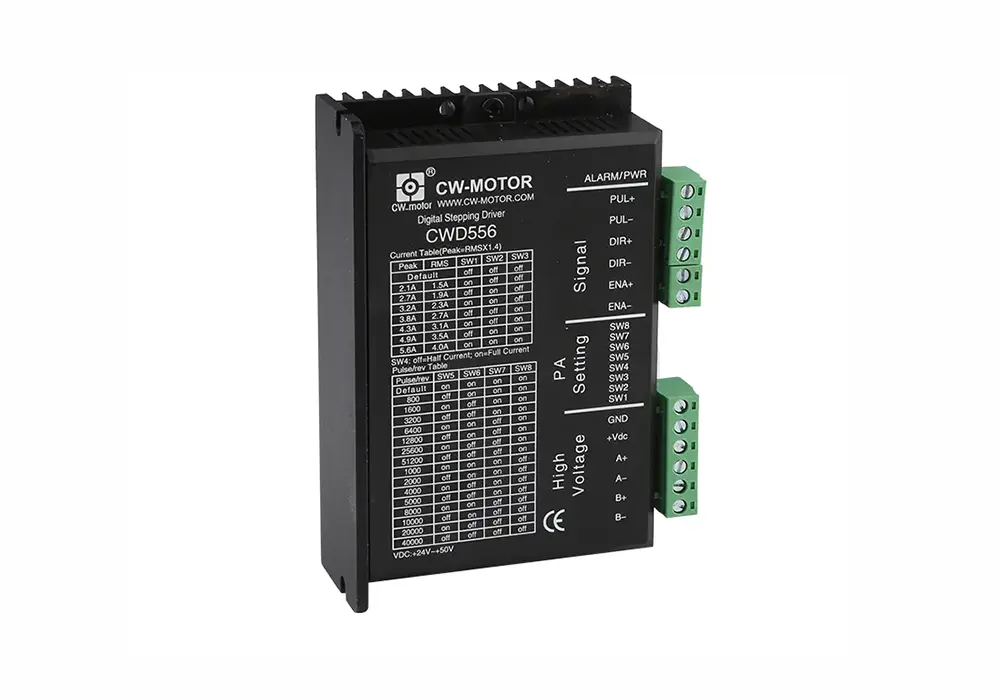

۱. درایورهای استپر موتور (Stepper Drivers)

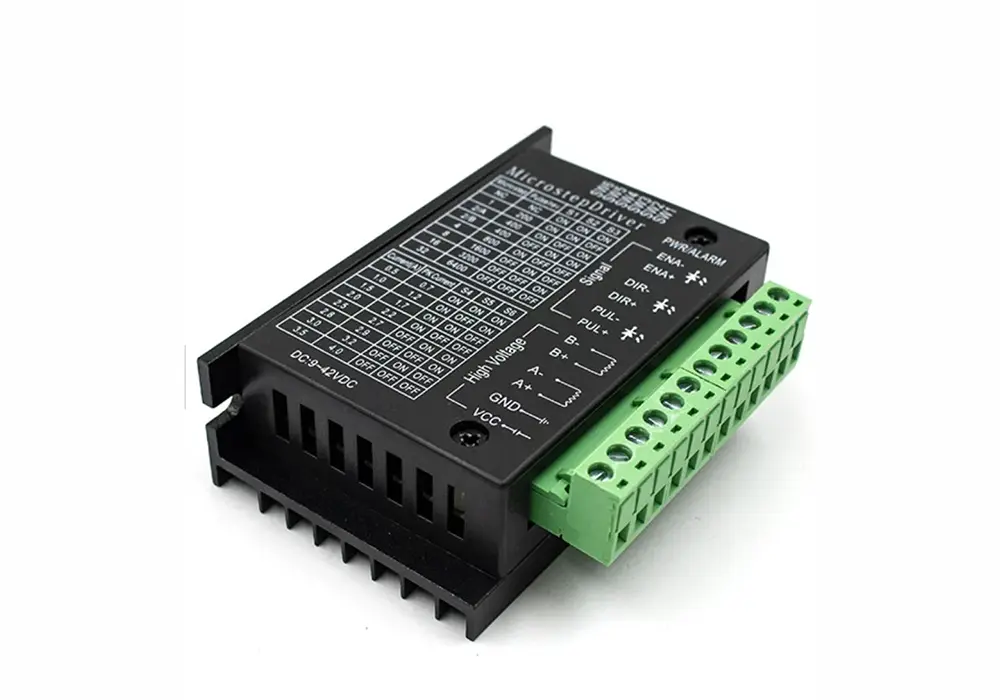

این درایورها برای کنترل استپر موتورها طراحی شدهاند که حرکت آنها به صورت پلهپله است. درایورهای استپر خود به دو نوع آنالوگ و دیجیتال تقسیم میشوند. درایورهای آنالوگ قیمت کمتری دارند اما در سرعتهای بالا صدای زیادی تولید کرده و داغ میشوند. در مقابل، درایورهای دیجیتال (DSP-based) با استفاده از پردازندههای داخلی، جریان را بهینهسازی کرده و حرکت موتور را بسیار نرم و بیصدا میکنند. تفاوت اصلی در اینجا “دقت میکرو استپ” است؛ درایورهای دیجیتال میتوانند هر گام ۱.۸ درجهای موتور را به صدها زیرگام تقسیم کنند که دقت دستگاه را به شدت افزایش میدهد.
تنظیم روی عدد ۱۶۰۰ یا ۳۲۰۰ گام، بهترین تعادل را بین نرمی حرکت و سرعت ایجاد میکند. این تنظیمات دقیق، همان چیزی است که کیفیت نهایی را در خروجی خدمات CNC سه محور متمایز میکند؛ چرا که هرچه لرزش در سه راستای اصلی کمتر باشد، پرداخت نهایی قطعه صیقلیتر خواهد بود.
۲. درایورهای سروو موتور (Servo Drives)
سروو درایورها در رده تجهیزات پیشرفته و گرانقیمت قرار میگیرند. تفاوت بنیادین سروو درایور دستگاه cnc با درایور استپر در سیستم “حلقه بسته” (Closed Loop) است. سروو درایو به طور مداوم با انکودر پشت موتور در ارتباط است و موقعیت لحظهای شفت را چک میکند. اگر باری سنگین مانع حرکت شود یا خطایی رخ دهد، درایور متوجه شده و با افزایش جریان یا ارسال هشدار (Alarm)، آن را اصلاح میکند. این درایورها برای دستگاههایی که نیاز به سرعت بسیار بالا و شتابهای ناگهانی دارند (مانند تراشهای سنگین یا دستگاههای برش لیزر فایبر) غیرقابل جایگزین هستند.
۳. درایورهای استپر حلقه بسته (Easy Servo / Closed Loop Stepper)
این درایورها نسل جدیدی هستند که سعی کردهاند پلی میان دنیای استپر و سروو ایجاد کنند. آنها مانند استپرها ارزان و ساده هستند اما با داشتن یک انکودر ساده، از گم کردن پالس جلوگیری میکنند. تفاوت این مدل با درایورهای معمولی در این است که اگر موتور تحت فشار باشد و نتواند گام مورد نظر را طی کند، درایور جریان را افزایش میدهد تا خطا جبران شود. شما در تجربههای خود اگر با دستگاههای روتر چوب کار کرده باشید، میدانید که این درایورها بهترین گزینه برای جلوگیری از سوختن کار در اثر گیر کردن ابزار هستند.
این درایورها (حلقه بسته) برای دستگاههایی که نیاز به دقت در زوایای پیچیده دارند، حیاتی هستند. به عنوان مثال، در خدمات CNC چهار محور که قطعهکار به صورت دورانی تراش میخورد، کوچکترین خطای درایور در محاسبات محور چهارم میتواند کل هندسه قطعه را به هم بریزد؛ لذا استفاده از سیستمهای Close-loop در این سطح از خدمات، یک الزام است.
انتخاب هوشمندانه قلب تپنده CNC
وقتی صحبت از خرید یا تعویض درایور برای دستگاه CNC میشود، نباید فریب ظاهر یا فقط نام برندها را بخورید. درایور در واقع واسطه میان دستورات شما و حرکت موتور است؛ پس اگر مشخصات فنی آن با موتور و منبع تغذیه هماهنگ نباشد، کل خروجی کار با مشکل مواجه میشود. اولین چیزی که باید چک کنید، جریان خروجی است. اگر جریانی که درایور به موتور میدهد کمتر از نیاز آن باشد، موتور قدرت حرکت نخواهد داشت و اصطلاحاً کم میآورد. از طرفی، جریان بیش از حد هم مثل سم عمل کرده و باعث سوختن سریع سیمپیچهای موتور میشود.
پارامتر مهم بعدی، ولتاژ ورودی است که تاثیر مستقیم روی سرعت و قدرت موتور دارد. هرچه ولتاژ بالاتر باشد، موتور در دورهای بالا گشتاور بهتری به شما میدهد و دستگاه روانتر حرکت میکند. اما حواستان باشد که هر درایوری یک سقف تحمل دارد. اگر ولتاژ منبع تغذیه را بیش از توان درایور بالا ببرید، قطعات داخلی آن (ماسفتها) به دلیل فشار زیاد آسیب میبینند و عملاً درایور شما از کار میافتد.
یکی از بخشهایی که خیلیها را به اشتباه میاندازد، تنظیمات میکرو استپ است. تصور رایج این است که هرچه عدد میکرو استپ بالاتر باشد، دقت دستگاه هم بیشتر میشود. اما واقعیت این است که بالا بردن بیش از حد این عدد، بار پردازشی سنگینی به کنترلر تحمیل میکند و میتواند باعث افت سرعت نهایی یا حتی تپق زدن دستگاه شود. برای اکثر دستگاههای سیانسی (مثل ماشینآلات صنعت چوب)، تنظیم روی عدد ۱۶۰۰ یا ۳۲۰۰ گام، بهترین تعادل را بین نرمی حرکت و سرعت ایجاد میکند.
در نهایت، از یک قابلیت طلایی به نام کاهش جریان در حالت استراحت غافل نشوید. با فعال کردن این گزینه، وقتی دستگاه در حال کار نیست و موتورها ایستادهاند، درایور به صورت خودکار جریان را کم میکند. این کار ساده باعث میشود دمای موتورها به شدت پایین بیاید و از داغ شدن بی مورد آنها جلوگیری شود. با رعایت همین چند نکته ساده، هم دقت دستگاهتان بالا میرود و هم هزینههای تعمیرات شما به حداقل میرسد.
همچنین بخوانید: مرغک دستگاه cnc چیست؟
نکات کاربردی در نصب و عیبیابی درایورها
نصب و عیبیابی درایورها شاید در ظاهر ساده به نظر برسد، اما رعایت نکردن چند نکته کلیدی میتواند باعث ایجاد نویز، اختلال در حرکت و حتی سوختن کل سیستم کنترل شما شود. برای شروع، همیشه از سیمهای شیلددار برای انتقال سیگنالهای فرمان مثل Step و Dir استفاده کنید و تا جای ممکن مسیر این کابلها را از کابلهای ضخیم قدرت جدا نگه دارید. تفاوت اصلی یک تابلوی برق حرفهای با یک چیدمان آماتور، در داشتن «شینه ارت» استاندارد و نظم در قرارگیری قطعات است.
فراموش نکنید که درایورها هنگام کار گرمای زیادی تولید میکنند. برای اینکه عمر دستگاهتان کم نشود، حتماً از فن تابلویی استفاده کنید و بین هر درایور با درایور بعدی حداقل ۲ سانتیمتر فاصله بگذارید تا هوا بهخوبی جریان پیدا کند. این فاصله کوچک، جلوی داغ شدن بیش از حد و توقف ناگهانی سیستم را میگیرد.
در زمان بروز مشکل، بهترین راهنما چراغهای LED روی بدنه درایور هستند. معمولاً چراغ سبز یعنی همهچیز مرتب است، اما چراغ قرمز (Fault) زنگ خطر است. اگر این چراغ روشن شد، اولین جایی که چک میکنید اتصالات موتور باشد؛ چون قطع شدن حتی یک سیم موتور در حین حرکت، یکی از سریعترین راهها برای سوختن درایور است. همچنین اتصال کوتاه در کابلها یا بالا رفتن ولتاژ منبع تغذیه (موقع ترمزهای شدید موتور) از دیگر دلایل رایج خطاست.
یک نکته ایمنی بسیار مهم که هر متخصص باتجربهای رعایت میکند: هیچوقت بلافاصله بعد از قطع برق، دست به پیچها و اتصالات درایور نزنید. خازنهای داخلی درایور تا چند دقیقه برق را در خود ذخیره میکنند. همیشه کمی صبر کنید تا این خازنها کاملاً تخلیه (دشارژ) شوند تا با شوک الکتریکی غافلگیر نشوید.
همچنین بخوانید: روش های تعمیر دستگاه cnc

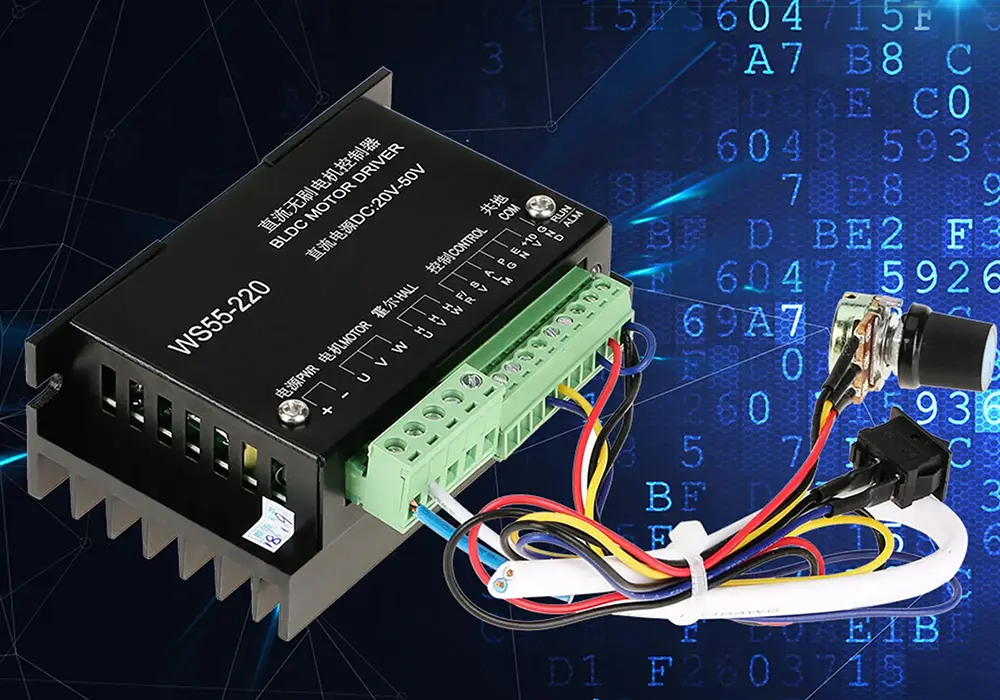

چکلیست نهایی برای خرید و نگهداری درایور دستگاه CNC
برای اینکه سیستم شما با حداکثر کارایی عمل کند، رعایت این موارد در انتخاب و نگهداری الزامی است:
- تطابق جریان: جریان درایور باید حداقل ۲۰ درصد بالاتر از جریان نامی موتور انتخاب شود تا در فشار کاری داغ نکند.
- رزولوشن میکرو استپ: اطمینان حاصل کنید که درایور از گامهای مورد نیاز شما پشتیبانی میکند (معمولاً تا ۲۵۶ ریزگام).
- ایزولاسیون اپتوکوپلر: درایور باید دارای ورودیهای ایزوله باشد تا نویز موتور به سمت کنترلر و کامپیوتر باز نگردد.
- تکنولوژی ضد رزونانس: در مدلهای دیجیتال، این قابلیت باعث حذف لرزشهای ریز در فرکانسهای خاص میشود.
- دفع حرارت: استفاده از هیتسینک آلومینیومی باکیفیت و در صورت نیاز، خمیر سیلیکون برای اتصال به بدنه تابلو.
- محافظتهای داخلی: اطمینان از وجود مدارات محافظ در برابر ولتاژ اضافه (Over-voltage) و جریان اضافه (Over-current).
جمع بندی
در این مطلب یاد گرفتیم که درایور دستگاه CNC فقط یک قطعه الکترونیکی ساده نیست؛ در واقع این قطعه حکم «فرمانده» اصلی موتورهای شما را دارد. اگر دستگاهتان نرم کار میکند یا برعکس، حرکتهای پلهپله و خشک دارد، ریشه اصلی آن به کیفیت درایور و تنظیماتش برمیگردد. در واقع فرق بین یک خروجی دقیق و یک کار پر از خطا، در همین انتخاب خلاصه میشود.
حالا که با تفاوتهای درایور استپر، سروو و مدلهای حلقه بسته آشنا شدید، راحتتر میتوانید بر اساس بودجه و دقتی که برای پروژهتان نیاز دارید، تصمیم بگیرید. همیشه یادتان باشد درایور واسطهای است که دستورات مغز دستگاه را به قدرت موتور وصل میکند؛ پس با انتخاب برندهای مطمئن و رعایت اصول خنککاری، سلامت دستگاهتان را برای طولانیمدت بیمه کنید.
آیا تا به حال با چالش داغ کردن موتورها روبرو شدهاید؟ به نظر شما در پروژههای حساس، درایورهای دیجیتال چقدر نسبت به مدلهای قدیمی و آنالوگ برتری دارند؟ تجربیات خود را در بخش نظرات با ما در میان بگذارید تا با هم دانش فنی این حوزه را بالا ببریم. اگر همکارانتان در حال جمع کردن تابلوی برق جدید هستند، حتماً این راهنما را برایشان بفرستید.
همچنین بخوانید: اجزای تشکیل دهنده قالب تزریق پلاستیک
سوالات متداول در مورد درایور دستگاه cnc
۱. آیا میتوان درایور cnc یک برند را برای موتور برند دیگر استفاده کرد؟
بله، درایورهای سیانسی عموماً استاندارد هستند. تا زمانی که جریان و ولتاژ درایور با مشخصات فنی موتور (تعداد فاز و آمپر) همخوانی داشته باشد، برند درایور و موتور لزوماً نباید یکسان باشند.
۲. علت صدای سوت ممتد از موتور در زمان توقف چیست؟
این صدا معمولاً ناشی از فرکانس سوئیچینگ درایور است. در درایورهای دیجیتال این صدا بسیار کمتر است. همچنین تنظیم نادرست جریان (جریان بیش از حد) میتواند باعث ایجاد لرزشهای ریز و صدای سوت در زمان ایستادن موتور شود.
۳. تفاوت درایور ۲ فاز و ۳ فاز cnc در چیست؟
این تفاوت به ساختار موتور شما بستگی دارد. اکثر استپر موتورهای بازار ۲ فاز هستند و نیاز به درایور ۴ سیمه دارند. موتورهای ۳ فاز حرکت نرمتر و گشتاور بهتری در سرعتهای بالا دارند اما گرانتر هستند و حتماً باید با درایور مخصوص ۳ فاز (۳ خروجی قدرت) راه اندازی شوند.
۴. چطور بفهمیم درایور cnc سوخته است؟
اگر چراغهای درایور روشن نمیشوند، یا چراغ قرمز بلافاصله پس از روشن شدن (بدون اتصال موتور) فعال میشود، احتمالاً ماسفتهای قدرت سوختهاند. همچنین اگر موتور در یک جهت حرکت نمیکند یا پلهپله میچرخد، ممکن است یکی از خروجیهای درایور آسیب دیده باشد.
۵. تنظیمات میکرو استپ چه تاثیری روی گشتاور دارد؟
به طور تئوریک، افزایش میکرو استپ باعث کاهش جزئی گشتاور استاتیک موتور میشود، اما در مقابل، با حذف لرزشها و رزونانس، باعث میشود موتور در حین حرکت (دینامیک) عملکرد بسیار بهتر و یکنواختتری داشته باشد.
