ساخت قالب تزریق پلاستیک با پرینتر سه بعدی چگونه انجام می شود؟
پرینتر سه بعدی به یکی از ابزارهای کلیدی در صنایع مختلف تبدیل شده است. یکی از کاربردهای جذاب و رو به رشد این فناوری، ساخت قالب تزریق پلاستیک با پرینتر سه بعدی است که امکان تولید سریع و مقرونبهصرفه قالبهای تزریق برای تیراژهای پایین تا متوسط را فراهم میکند.
این روش نه تنها هزینههای ساخت قالب را به شکل چشمگیری کاهش میدهد، بلکه زمان تحویل را از هفتهها به چند روز یا حتی چند ساعت کوتاه میکند. در این مقاله جامع به بررسی کامل فرآیند ساخت قالب تزریق پلاستیک با پرینتر سه بعدی، مزایا، محدودیتها، مواد مناسب، نکات طراحی و مراحل عملی میپردازیم تا دید روشنی از این فناوری نوظهور به دست آورید.
قالب تزریق پلاستیک چیست و چرا ساخت آن اهمیت دارد؟
قالب تزریق پلاستیک ابزاری دقیق است که پلاستیک مذاب را تحت فشار بالا به داخل حفرههای خود هدایت میکند تا پس از سرد شدن، قطعه نهایی با شکل و ابعاد مورد نظر تولید شود. این روش یکی از پرکاربردترین تکنیکهای تولید انبوه قطعات پلاستیکی در صنایع خودروسازی، لوازم خانگی، تجهیزات پزشکی و کالاهای مصرفی به شمار میرود. اما ساخت قالبهای سنتی (معمولاً از فولاد یا آلومینیوم) با ماشینکاری CNC فرآیندی زمانبر، گرانقیمت و نیازمند تجهیزات سنگین است. همین موضوع باعث شده بسیاری از شرکتها و کارگاهها به دنبال راهحلهای جایگزین باشند؛ جایی که پرینتر سه بعدی وارد میدان میشود.
تفاوت ساخت قالب سنتی و ساخت قالب با پرینتر سه بعدی
روش سنتی ساخت قالب تزریق معمولاً شامل طراحی CAD، برنامهریزی CNC، ماشینکاری، عملیات حرارتی، سنگزنی و صیقلکاری دقیق است. این فرآیند گاهی چندین هفته طول میکشد و هزینه آن برای قالبهای کوچک هم میتواند به دهها میلیون تومان برسد. در مقابل، ساخت قالب تزریق پلاستیک با پرینتر سه بعدی امکان تولید مستقیم یا نیمهمستقیم قالب را در چند ساعت تا چند روز فراهم میکند. البته باید توجه داشت که قالبهای پرینتشده معمولاً برای تیراژهای پایین (از چند ده تا چند هزار قطعه) مناسب هستند و در تولید انبوه بسیار بالا هنوز نمیتوانند کاملاً جایگزین قالبهای فلزی شوند.
مطلب پیشنهادی: تفاوت قالب دایکاست و قالب تزریق پلاستیک چیست؟
مزایای استفاده از پرینتر سه بعدی برای ساخت قالب تزریق
استفاده از فناوری پرینت سه بعدی در ساخت قالب تزریق مزایای متعددی دارد که آن را برای بسیاری از پروژهها جذاب میکند. نخست اینکه زمان طراحی تا تولید بسیار کوتاه میشود؛ گاهی کل فرآیند در کمتر از ۴۸ ساعت به پایان میرسد. دوم، هزینه اولیه به شدت کاهش پیدا میکند؛ بهویژه برای نمونهسازی و تیراژهای کم. سوم، امکان اعمال تغییرات سریع در طراحی وجود دارد؛ کافی است فایل CAD را ویرایش کنید و دوباره پرینت بگیرید. چهارم، قابلیت ساخت هندسههای بسیار پیچیده که با روشهای سنتی بسیار دشوار یا غیرممکن هستند نیز از دیگر نقاط قوت این روش به شمار میرود.
محدودیتها و چالشهای قالبهای پرینت سه بعدی
با وجود مزایای فراوان، ساخت قالب تزریق پلاستیک با پرینتر سه بعدی بدون محدودیت نیست. مقاومت حرارتی و مکانیکی مواد پرینتشده معمولاً کمتر از فولاد و آلومینیوم است؛ بنابراین در دماهای بالا یا فشارهای زیاد ممکن است تغییر شکل دهند یا ترک بخورند. عمر مفید این قالبها نیز معمولاً کمتر از قالبهای فلزی است و اغلب بین ۵۰ تا ۲۰۰۰ شات (بسته به متریال و شرایط تزریق) دوام میآورند. سطح نهایی قطعات تولیدی نیز گاهی نیاز به پرداخت اضافی دارد، زیرا خطوط لایهای (Layer Lines) ممکن است روی سطح ظاهر شوند.
فناوریهای مناسب پرینت سه بعدی برای ساخت قالب تزریق
همه فناوریهای پرینت سه بعدی برای ساخت قالب تزریق مناسب نیستند. فناوری SLA (استرئولیتوگرافی) و PolyJet / Material Jetting به دلیل دقت بسیار بالا، سطح صاف و کیفیت عالی، بهترین گزینهها برای ساخت قالبهای تزریق محسوب میشوند. فناوری SLS و MJF نیز در برخی موارد کاربرد دارند، بهخصوص زمانی که نیاز به استحکام بالاتر باشد. فناوری FDM (رایجترین و ارزانترین روش در ایران) بیشتر برای قالبهای بسیار ساده یا نمونههای اولیه استفاده میشود و معمولاً برای تزریق واقعی توصیه نمیگردد، مگر با مواد خاص مهندسی.
مواد مناسب برای پرینت قالب تزریق پلاستیک
انتخاب متریال یکی از مهمترین تصمیمات در ساخت قالب تزریق پلاستیک با پرینتر سه بعدی است. رزینهای Rigid 10K یا High Temp شرکت Formlabs، رزینهای مقاوم حرارتی شرکت BASF و مواد Digital ABS در فناوری PolyJet از محبوبترین گزینهها هستند. این مواد معمولاً میتوانند دمای ۸۰ تا ۱۵۰ درجه سانتیگراد (بسته به نوع) را تحمل کنند. در سالهای اخیر مواد جدیدی با مقاومت حرارتی بالاتر (تا حدود ۲۰۰ درجه) نیز معرفی شدهاند که عمر قالب را به شکل قابلتوجهی افزایش میدهند.

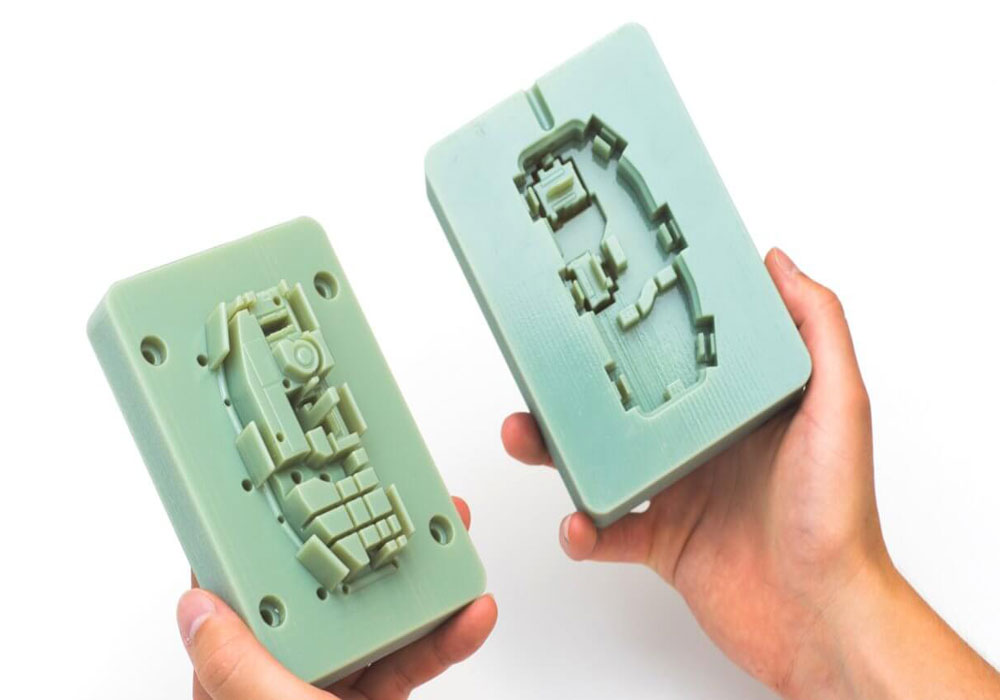

مراحل طراحی قالب برای پرینت سه بعدی
طراحی قالب پلاستیک برای پرینت سه بعدی با طراحی قالب سنتی تفاوتهایی دارد. ابتدا باید مدل قطعه نهایی را در نرمافزارهای SolidWorks، Fusion 360، CATIA یا Creo ایجاد کنید. سپس قالب را به صورت معکوس (Negative) طراحی نمایید؛ یعنی حفرهها و هستههایی که پلاستیک مذاب داخل آنها پر میشود. در این مرحله باید به ضخامت دیوارهها، زوایای خروج (Draft Angle)، محل گیت (دروازه تزریق)، سیستم خنککننده (اگر لازم باشد) و سیستم خروج قطعه توجه ویژهای داشته باشید. توصیه میشود حداقل زاویه خروج ۱ تا ۲ درجه در نظر گرفته شود تا جدا شدن قطعه آسانتر باشد.
آمادهسازی فایل و تنظیمات پرینت
پس از نهایی شدن طراحی، فایل را به فرمت STL یا OBJ خروجی بگیرید. سپس با استفاده از نرمافزارهای اسلایسر مخصوص دستگاه (مانند PreForm برای Formlabs یا GrabCAD Print برای Stratasys) فایل را آماده کنید. تنظیمات مهم شامل جهت قرارگیری قطعه روی صفحه پرینت، ضخامت لایه (معمولاً ۲۵ تا ۵۰ میکرون برای کیفیت بالا)، پشتیبانیها و تراکم پرشدگی (در صورت نیاز) است. برای قالبهای تزریق بهتر است سطح حفرهها رو به بالا یا به صورت بهینه قرار گیرد تا کیفیت سطح حداکثر شود.
فرآیند پرینت و پسپردازش قالب
پس از تنظیمات، فایل به پرینتر ارسال میشود. زمان پرینت بسته به اندازه و پیچیدگی قالب از چند ساعت تا بیش از یک روز متغیر است. پس از اتمام پرینت، قالب باید شسته شود (در SLA با الکل ایزوپروپیل) و سپس پخت نهایی (Curing) انجام گیرد. در مرحله پسپردازش، پشتیبانیها با دقت برداشته میشوند و سطوح حفره قالب با سمباده نرم یا پرداخت شیمیایی صاف میگردد. گاهی برای افزایش مقاومت حرارتی، قالب را با رزین اپوکسی یا پوششهای سرامیکی تقویت میکنند.

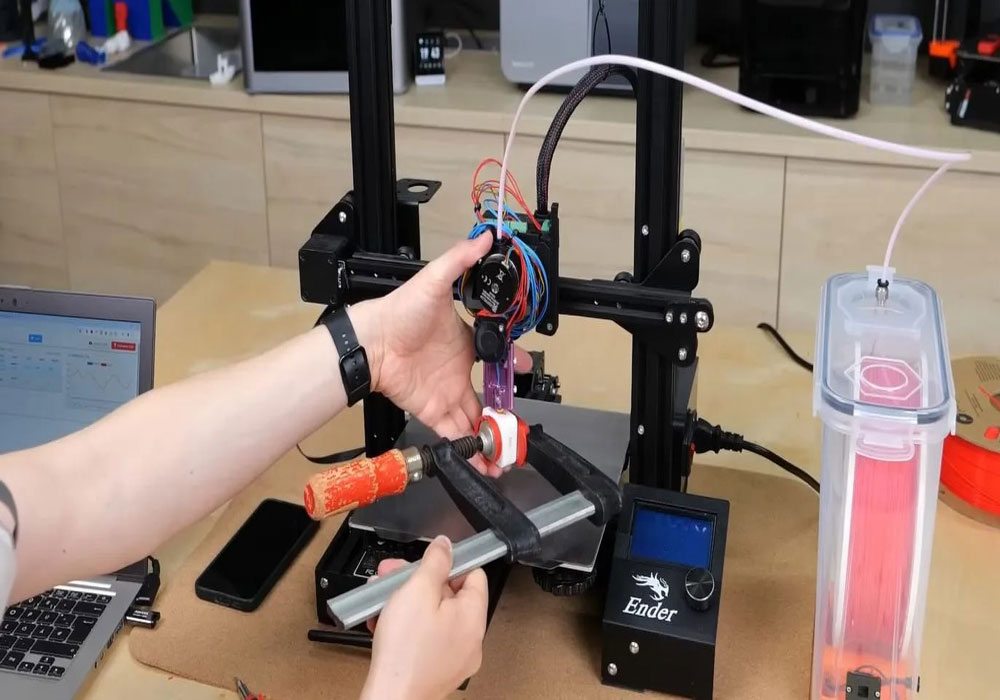

نصب قالب پرینتشده و انجام تزریق
قالب پرینتشده معمولاً داخل یک قاب فلزی (Master Frame) یا پایه آلومینیومی نصب میشود تا فشار تزریق را بهتر تحمل کند. سپس قالب در دستگاه تزریق پلاستیک قرار میگیرد. دما و فشار تزریق باید بهطور قابلتوجهی کمتر از قالبهای فلزی تنظیم شود (معمولاً دمای مذاب ۳۰ تا ۷۰ درجه پایینتر). زمان سرد شدن نیز طولانیتر در نظر گرفته میشود تا از تغییر شکل قالب جلوگیری شود. در تیراژهای خیلی کم حتی میتوان از دستگاههای تزریق دستی یا نیمهاتوماتیک استفاده کرد.
مقایسه عمر مفید و هزینه قالب پرینتشده با قالب فلزی
| ویژگی | قالب پرینت سه بعدی (SLA/PolyJet) | قالب فلزی سنتی (فولاد/آلومینیوم) |
| زمان ساخت | چند ساعت تا ۲-۳ روز | ۲ تا ۱۲ هفته |
| هزینه تقریبی (قالب کوچک) | ۲ تا ۱۵ میلیون تومان | ۵۰ تا ۵۰۰ میلیون تومان |
| عمر مفید (تعداد شات) | ۵۰ تا ۲۰۰۰ شات | ۱۰۰,۰۰۰ تا چند میلیون شات |
| دقت ابعادی | بسیار بالا (±۰.۰۵ میلیمتر) | بسیار بالا (±۰.۰۱ میلیمتر) |
| مناسب برای تیراژ | کم تا متوسط | متوسط تا بسیار بالا |
| امکان تغییر سریع طراحی | بسیار آسان | دشوار و گران |

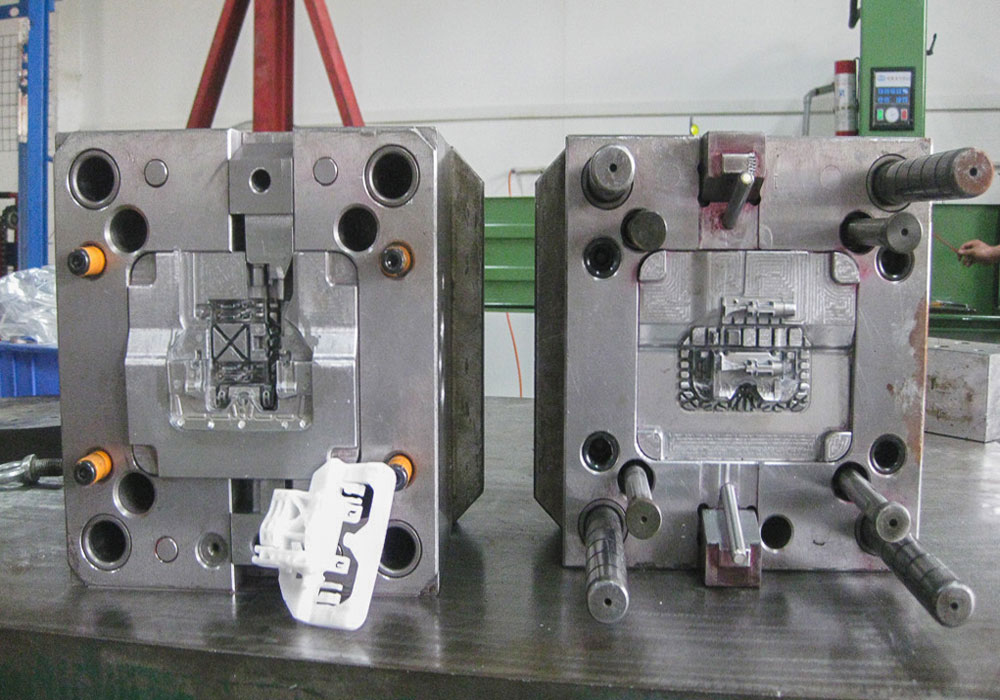

نکات کلیدی طراحی برای افزایش عمر قالب پرینتشده
برای دستیابی به بهترین نتیجه در ساخت قالب تزریق پلاستیک با پرینتر سه بعدی باید چند اصل مهم رعایت شود. ضخامت دیوارههای قالب را حداقل ۴-۶ میلیمتر در نظر بگیرید. از گوشههای تیز اجتناب کنید و شعاع داخلی حداقل ۱ میلیمتر بدهید. سیستم راهگاه و گیت را طوری طراحی کنید که فشار بهطور یکنواخت توزیع شود. در صورت امکان، از سیستم خنککننده ساده (حتی کانالهای هوا) استفاده نمایید. انتخاب پلاستیک با دمای ذوب پایینتر (مانند PP، PE، TPE) نیز عمر قالب را افزایش میدهد.
کاربردهای واقعی قالبهای پرینت سه بعدی در صنعت
امروزه بسیاری از شرکتها از این روش برای نمونهسازی سریع، تولید قطعات یدکی، ابزارهای پزشکی سفارشی، قطعات الکترونیکی کوچک، نمونههای بازاریابی و حتی تولید محدود محصولات مصرفی استفاده میکنند. در صنعت خودرو برای تولید قطعات تزئینی داخلی کمتیراژ، در پزشکی برای ساخت ابزارهای یکبارمصرف یا پروتزهای سفارشی و در صنایع الکترونیک برای محفظههای کوچک، این روش بسیار محبوب شده است.
آینده ساخت قالب تزریق با پرینتر سه بعدی
با پیشرفت مواد جدید مقاومتر در برابر حرارت و فشار، و بهبود دقت پرینترها، انتظار میرود که در ۵ تا ۱۰ سال آینده، قالبهای پرینتشده بتوانند تیراژهای بالاتر (تا دهها هزار شات) را نیز پشتیبانی کنند. فناوریهای ترکیبی (Hybrid) که قالبهای پرینتشده را با درجهای فلزی ترکیب میکنند نیز در حال گسترش هستند و مرز بین قالب سنتی و قالب پرینتشده را کمرنگتر میکنند.
جمعبندی
ساخت قالب تزریق پلاستیک با پرینتر سه بعدی یکی از تحولآفرینترین کاربردهای فناوری افزودنی در صنعت پلاستیک است. این روش با کاهش چشمگیر زمان و هزینه، امکان تست سریع ایدهها، تولید نمونههای کاربردی و حتی تولید محدود را برای کارگاهها، استارتاپها و شرکتهای کوچک فراهم کرده است. هرچند هنوز جایگزین کامل قالبهای فلزی برای تولید انبوه نیست، اما در بسیاری از سناریوها بهترین و اقتصادیترین گزینه محسوب میشود. اگر در ابتدای مسیر هستید، با انتخاب فناوری و متریال مناسب و رعایت اصول طراحی، میتوانید نتایج بسیار خوبی بگیرید و از این فناوری قدرتمند نهایت بهره را ببرید.
سوالات متداول
- آیا قالب پرینت سه بعدی واقعاً میتواند برای تزریق پلاستیک واقعی استفاده شود؟
بله، با انتخاب مواد مقاوم حرارتی مناسب (مانند رزین High Temp یا Rigid 10K) و تنظیم صحیح دستگاه تزریق، میتوان تا چند صد یا حتی چند هزار شات قطعه تولید کرد، البته بیشتر برای تیراژ پایین.
- هزینه ساخت یک قالب کوچک تزریق با پرینتر سه بعدی چقدر است؟
بسته به اندازه، پیچیدگی و نوع پرینتر و متریال، هزینه معمولاً بین ۲ تا ۱۵ میلیون تومان است که بسیار کمتر از ساخت قالب فلزی سنتی با همین ابعاد میباشد.
